產品概述
特別關注：以上設備，在煤礦高瓦斯易燃易爆的工作環境，請把電纜拉出礦井外測試！在低瓦斯環境下，請在確認安全下慎用！安全測試，關愛生命！
-

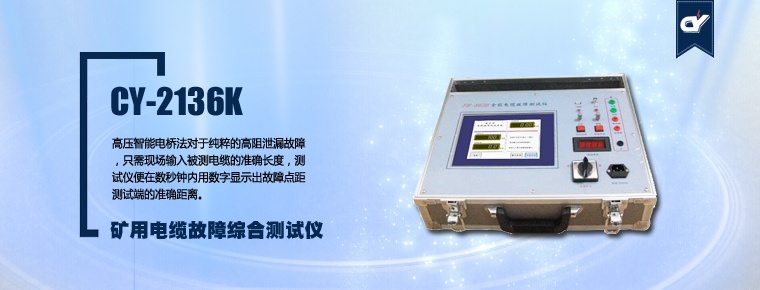

CY-2136K礦用電纜故障綜合測試儀可利用低壓脈沖法、沖擊高壓閃絡法及智能高壓電橋法測試35KV以下等級的各種類型動力電纜的高阻閃絡性、泄漏性故障、低阻、短路及斷路故障。全自動法特別適用于不允許使用沖擊高壓法的煤礦和易燃易爆的工作環境。
-
時域法是一種傳統的故障測試方法。用時域法中的沖擊高壓閃絡法測試高阻故障非常有效，但時域法波形復雜，要求操作人員具有豐富的現測試經驗及波形分析技巧；對于嚴重受潮的電纜故障點，因無法實現故障點閃絡放電而導致測試失??；分析短電纜或近距離的故障波形時，由于密集的反射波形使故障點的分析判斷十分困難。所以，時域法有局限性。高壓智能電橋法對于純粹的高阻泄漏故障，只需現場輸入被測電纜的準確長度，測試儀便在數秒鐘內用數字顯示出故障點距測試端的準確距離。
-
可以利用低壓脈沖法、沖擊高壓閃絡法及智能高壓電橋法測試35kV以下電壓等級的各種類型電纜的高阻閃絡性、泄漏性故障，低阻、短路性故障及斷路故障。
產品特點
-
電纜故障測試儀與筆記本電腦巧妙結合
-
觸摸屏操作界面，引導式功能按鍵，傻瓜型操作。
-
實現了高阻故障的全自動測量
-
具有波形儲存功能，大量現場測試波形可供隨時調用觀察和同屏比較。
-
只需輸入被測電纜長度，就可數字顯示故障點距測試端的準確距離。
-
可設置其它類型電纜的電波傳播速度。
-
輸入電纜的已知全長后，可測出電波在電纜中的傳播速度。
-
高壓智能電橋法是對時域法的重要補充
-
將傳統脈沖法、閃絡法和高壓智能電橋法巧妙結合。
-
大大提高了故障的可測率。
-
特別適用于煤礦礦井電纜和信號控制電纜的故障測試。
產品參數
測試方法：
-
時域法（沖擊高壓閃絡法、低壓脈沖法）
-
全自動法（高壓智能電橋法）
-
時域法最大可測距離：16Km；
-
電橋法最大可測距離：全自動法無距離限制
-
時域法測試精度：＜20cm
-
全自動法：泄漏電阻小于500KΩ時，精度1m
-
泄漏電阻大于500KΩ小于3MΩ時，精度3m
-
脈沖幅度: 負載阻抗在50Ω時不小于250Vpp
-
脈沖寬度: 0.2μs、2μs、4μs三種
-
采樣頻率: 48MHz、24MHz、12MHz、6MHz。
-
預置了4種電纜介質的電波傳播速度：
-
不滴油:160m/μs；
-
油浸紙:160m/μs；
-
交聯聚乙烯:172m/μs；
-
聚氯乙烯:184m/μs；
智能高壓電橋法:
-
內置3KV高壓恒流源，可測電纜最大泄漏電阻3MΩ；
-
輸入電纜精確長度后，自動顯示故障距離。
-
工作條件: 溫度-10 +45oC，相對濕度 90%。
-
體積：430×300×190mm。
-
重量：約10kg。
注：根據礦用電纜的高阻故障類型可選配GD-2131L一體化直流高壓發生器
特別關注：以上設備，在煤礦高瓦斯易燃易爆的工作環境，請把電纜拉出礦井外測試！在低瓦斯環境下，請在確認安全下慎用！安全測試，關愛生命！
