產品概述

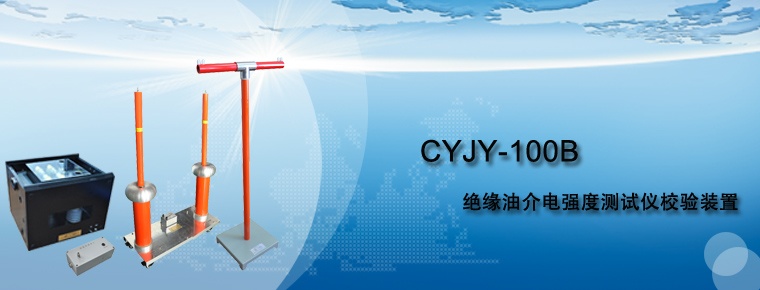

CYJY-100B絕緣油介電強度測試儀校驗裝置基于絕緣油介電強度測試儀（以下簡稱：測試儀）計量校準而設計的專用裝置，可以用于對絕緣油介電強度測試儀的擊穿電壓、升壓速率和波形畸變率等性能參數進行檢測，自動評估試驗結果并生成檢測報告，該裝置以絕緣油介電強度測試儀擊穿瞬間的電壓作為檢測依據，計算測試儀的誤差，相對于以往穩態校驗的方式更直觀、準確和有效。
儀器特點
絕緣油介電強度測試儀校驗裝置由硬件和軟件聯合工作，其特點包括：
-
采用主動擊穿方式，在指定點構造擊穿條件，檢測被試品的擊穿電壓讀數誤差；
-
實時監視被試品的輸出電壓交流波形，數值顯示有效值電壓、峰值電壓、電壓頻率和波形畸變率，曲線顯示輸出電壓有效值；
-
2路高壓信號采樣，同步檢測測試儀的兩個高壓臂高壓信號；
-
自動評估計算試驗結果；
-
各種試驗的試驗項目信息和試驗流程可設置并保存；
技術指標
-
10kV～100kV分壓器測量誤差：小于0.2%RD+0.05kV
-
升壓速率測量誤差：小于0.5%
-
時間讀數分辨率：40.96us
-
最高測量電壓：100kVRMS（-50 kV到50kV，未接高壓分合單元）
-
最高擊穿電壓：80kV
-
分壓器電容值：10pF，最高測量電壓：50kV，分壓器變比5000:1
-
高壓分合單元允許最大輸入電壓：80kV
使用條件
-
環境溫度：0～40℃
-
相對濕度：≤85%
-
工作電源：AC 220V ± 20%
-
電源頻率：50Hz ± 5Hz
-
功率消耗：小于40VA
應用領域
-
絕緣油介電強度測試儀穩態誤差校驗
-
絕緣油介電強度測試儀擊穿誤差校驗
-
絕緣油介電強度測試儀升壓速率校驗
-
絕緣油介電強度測試儀波形畸變率校驗
