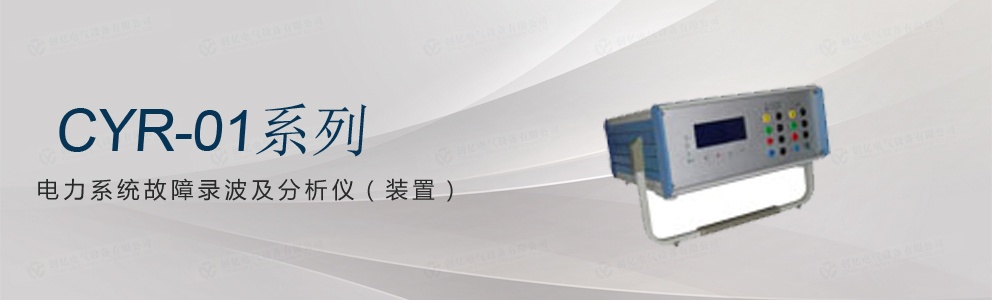

CYR-01 系列電力系統故障錄波及分析儀（裝置）已廣泛地應用于電力系統，是記錄發電機、變壓器、電力輸送線路、電站、電廠的瞬態、穩態模擬量與事件量信息，監視電力系統運行，保存試驗數據，記錄和捕捉故障信息，為研究電網運行方式及評價保護裝置性能提供依據的重要儀器。它可廣泛應用于各種電壓等級輸變電線路、變壓器和保護等輸變電設備、發電機等發電設備的檢修、試驗、監測等電力系統中需要故障監測、波形和狀態記錄、分析的場合。

同時，CYR-01H也適用于石油、化工等需要對流量、溫度、液位、壓力等傳感器信號進行動態監測、記錄的領域。

CYR-01H系列便攜式錄波儀繼承了CYR-01系列電力故障錄波及分析裝置的全部功能和特性。
主要技術指標

項目	CYR-01 系列電力故障錄波及分析裝置（屏柜）	CYR-O1H 便攜式錄波分析儀
輸入信號	模擬量32-96路； 事件量64-192路； 可以擴展至384路； 交流額定電壓：80V、130V、260V；  交流額定電流：1A、5A；  直流輸入通道：0-75mV、4-20mA、0-600V；	模擬量8-16路； 事件量32路； 交流額定電壓：80V、130V、260V；  交流額定電流：1A、5A； 交、直流兩用輸入通道（AC/DC通用）：、±100mA、±100A、±300mV、±600V； 或用戶定制。
采樣特性	1.瞬態記錄： 10KHz/ 5KHz/ 2.5Khz/ 1.25KHz可選；  2.觸發式穩態記錄： 50Hz；  3.連續式穩態記錄： 50Hz；不少于7天的歷史數據滾動刷新。
系統	嵌入式LINUX實時多任務操作系統，內存256M；120G硬盤可滾動存儲最新的1000次記錄。
精度參數	16位A/D； 自動校準；  諧波分辨率≤99次； 開關事件分辨率≥0.1ms； 時鐘精度：內部時鐘精度：±1秒/天； 與GPS同步后時標精度：±100μs；
	50Hz； 25℃ 額定值電壓電流有效值、基波有效值：0.2%；  45-55Hz范圍內，25℃ 額定值電壓電流基波有效值：0.3%；  40-60Hz范圍內，25℃ 額定值電壓電流基波有效值：0.5%；
試驗功能	發電機空載特性試驗；  發電機短路特性試驗；  勵磁機空載特性試驗；  滅磁特性試驗；  10%階躍試驗；  同期特性試驗；	發電機空載特性試驗； 發電機短路特性試驗；  勵磁機空載特性試驗； 滅磁特性試驗； 10%階躍試驗； 同期特性試驗；  其它電氣量的測量、記錄試驗；
記錄方式	瞬態記錄、連續式穩態記錄、觸發式穩態記錄
數據傳輸格式	IEC60255-24: 2001電器繼電器 第24部分：電力系統數據交換的一般格式。
通訊	RJ45 10/100M以太網； RS232經過MODEM撥號	RJ45 10/100M以太網； 支持標準TCP/IP協議
起動方式	常規起動方式 計算量起動方式  模擬保護動作量起動錄波的方式



型號	CYR-01H 8/32	CYR-01H 12/32	CYR-01H 16/32	客戶定制
標準配置	①8路（每組4通道）交直流兩用電流、電壓萬能輸入通道，每組可接入任意一個量程適配器；  ②16路無源接點輸入（儀器內部提供24VDC）；  ③16路有源接點（24、110、220VDC可選）輸入；	①8路（每組4通道）交直流兩用電流、電壓萬能輸入通道，每組可接入任意一個量程適配器；  ②4路交流電壓輸入通道：130V，130V，130V，260V；  ③16路無源接點輸入（儀器內部提供24VDC）；  ④16路有源接點（24、110、220VDC可選）輸入；	①8路（每組4通道）交直流兩用電流、電壓萬能輸入通道，每組可接入任意一個量程適配器；  ②4路交流電壓輸入通道： 130V，130V，130V，260V；  ③4路交流電流輸入通道：額定值1A/5A可切換； ④16路無源接點輸入（儀器內部提供24VDC）；  ⑤16路有源接點（24、110、220VDC可選）輸入；	在16個模擬輸入通道總量范圍內，依據客戶要求定制模擬輸入通道類型、量程的配置。 開關量輸入總量32路；16個一組可選擇有源、無源
標配量程適配器	①±150mA檔量程適配器 ②±20A檔量程適配器  ③±300mV檔量程適配器  ④±600V檔量程適配器	①±150mA檔量程適配器  ②±20A檔量程適配器  ③±300mV檔量程適配器  ④±600V檔量程適配器	①±150mA檔量程適配器  ②±20A檔量程適配器  ③±300mV檔量程適配器  ④±600V檔量程適配器	按客戶要求定制
可選配量程適配器	電流量程適配器： ①±50mA檔量程適配器 ②±500mA檔量程適配器 ③±40A檔量程適配器 ④±100A檔量程適配器 ⑤±150A檔量程適配器 ⑥1：1000鉗形探頭 ⑦依據用戶要求定制 電壓量程適配器： ① ±500mV檔量程適配器 ② ±5V檔量程適配器 ③ ±150V檔量程適配器 ④ ±300V檔量程適配器 ⑤依據用戶要求定制
