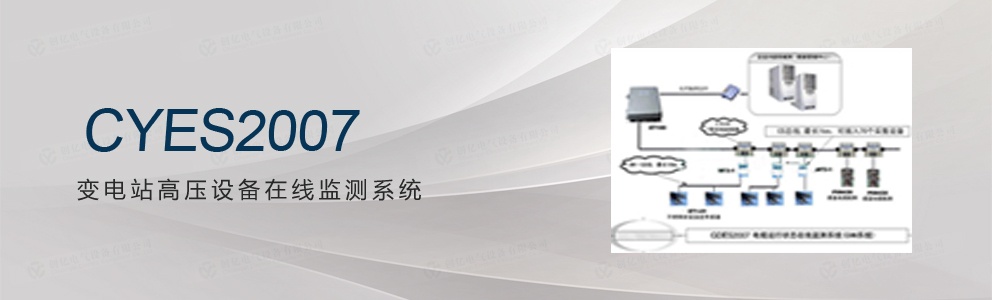

CYES2007 變電站電力設備溫度監測系統是一套先進的基于現場總線的監測及分析系統。它能有效地辨識電纜及其接頭的老化、過熱和火災的發生。對電纜過熱引起火災的早期預測能力為現場設備的安全運行提供了有力保證，同時該系統又是電纜設備故障的預知維修系統，它能在電纜設備故障之前發出報警及檢修建議，完善的智能化的現場總線網絡使這一功能得到無限延伸。
在線監測系統已在多種領域取得成功的應用:
-
電纜溝溫度在線監測及火災預警 （電纜中間接頭溫度監測系統）
-
高壓開關柜溫度在線監測
-
電機及其接線盒溫度在線監測
-
泵及風機的軸承溫度在線監測
系統功能:
-
該系統具有良好的計算機界面、可顯示電纜溝道模擬圖、顯示傳感器所監測的實際位置及所有電纜型號、長度、截面、中間頭位置等參數，當運行中電纜出現異常時，顯示畫面及報警音響同時出現，可通過計算機的電纜溝道模擬圖上直接查看，并能迅速準確地判斷出發生故障的實際位置，很大程度地提高了電纜運行的可靠性及技術管理水平.
-
通過對電纜頭或電纜本身的連續溫度測量，能夠預測電纜頭或電纜本身的故障趨勢，及時提供電纜故障部位和檢修指導，避免發生重大事故。本系統采用標準通訊接口和通訊協議：CAN和ETHERNET IEEE802.3規范，支持IPX及TCP/IP協議，由于采用ETHERNET標準，系統可與管理網互連.
-
現場智能數據采集模塊與通訊總線采用完全隔離措施，能經受的電壓沖擊典型值為1500VRMS/ 分鐘或2000VRMS/秒.
-
溫度傳感器可經受ESD ±10000V高壓，工作溫度為-25℃～125℃，測量誤差是0.5℃.
-
整個系統可工作在-20℃～85℃可靠工作.
系統組成:
-
系統網絡體系結構：采用完全數字化的現場總線網絡結構，提高了整個系統的抗干擾能力.
-
監控工作站：顯示測點部位和實時溫度值，并能顯示開關柜，橋架上電纜名稱及分布情況.
-
智能數據采集模塊：對分布于電纜溝內的溫度測點、環境濕度及感煙探頭進行采集，自動校驗和故障檢測，并將結果通過模塊總線發布到系統中每個顯示操作站做進一步分析處理.
-
數字溫度傳感器：數字化溫度傳感器與總線接口的集成，工作溫度為－55℃～＋125℃，數字化轉換時間為1S，分辨率高達0.01℃，測量誤差為0.5℃。T型總線連接器 用于連接現場總線電纜及為現場采集模塊提供電源及通信介質服務.
-
NetLink MIS網絡接口：系統可通過上位機與廠內的管理網絡相連，實現信息的共享，連接到網絡的計算機均可實現現場數據的監測.
-
總線通訊電纜：
-
1平方四芯雙絞線: 線路電容 < 20PF/m；線路電阻 < 28Ω／km
-
多模光纖： 線路電容 < 30PF/m；線路電阻 < 150Ω／km
-
網絡數據校驗
-
能檢查出全部單個錯；
-
能檢查出全部離散的二位錯；
-
能檢查出全部奇數個數；
-
能檢查出全部長度小于或等于k位的突出錯；
-
CRC16能以99.997%的概率檢查出長度為17位的突發錯，漏檢概率為0.003%。
