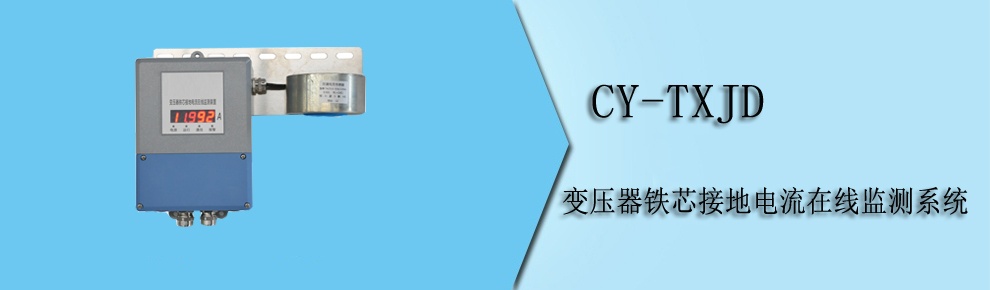

產品概述

電力行業是國民工業的先行行業，電力行業的穩定發展是國民經濟可持續發展的基礎。變壓器是電力系統的重要組成部分，其運行狀態直接影響系統的安全性。隨著超高壓和特高壓技術的迅速發展，電網容量加大和覆蓋面增廣，電力變壓器作為電力系統中的樞紐設備，一旦發生故障可能對電力系統和用戶造成重大的危害和影響。

變壓器鐵芯是變壓器內部傳遞、變換電磁能量的主要部件, 正常運行的變壓器鐵芯必須接地, 并且只能一點接地, 對變壓器的事故統計分析表明，鐵芯事故在變壓器總事故中已占到了第三位，而鐵芯故障的產生，大部分是由于鐵芯多點接地引起的。當鐵芯兩點或多點接地時，在鐵芯內部會感應出環流，該電流有時可達數十安培，會引起局部過熱，嚴重時會造成鐵芯局部燒損，還可能使接地片熔斷，導致鐵芯電位懸浮，產生放電性故障，嚴重威脅到變壓器的可靠運行。

當變壓器鐵芯出現多點接地故障時，由于接地故障點的位置不同，鐵芯接地線中反映的故障電流也不同。當接地故障點在鐵芯外表面時，接地點中流過的故障電流只有10A左右，消耗功率一般情況下只有200~300W，小于變壓器的空載損耗，通過空載損耗很難判斷鐵芯多點接地故障，而空載電流的變化比例比較明顯，可以用來判斷鐵芯是否出現多點接地的情況，但是變壓器的空載試驗屬于停電試驗，不宜用來對運行中的變壓器進行測試。鐵芯接地電流的監測是預防和及時發現鐵芯多點接地故障的最簡單直接的方法。

鐵芯多點接地事故的發生往往需要一定的發展時間，為了及早發現鐵芯接地事故的早期特征，必須加強對鐵芯接地電流的監測，由于鐵芯接地電流的早期故障電流較小，而變壓器一般都處于非常復雜的電磁環境中，鐵芯接地電流的檢測會受到空間電磁場的影響，檢測結果往往無法反應鐵芯接地電流的真實情況，為了提高變壓器安全穩定運行水平，提升防范鐵芯事故的能力，亟需一種準確有效的方法和裝置對變壓器鐵芯接地電流進行檢測。

產品特點

• 實時監測變壓器鐵芯接地電流；
• 采用5位數碼管本地顯示實時接地電流，具備電源、運行、通信、報警各種狀態指示；
• 具有RS485/CAN/GSM/GPRS多種通信接口可選，可實現定期數據主動上傳或請求應答上傳；可接入狀態監測系統后臺或獨立運行通過短信定期發送數據給運維管理人員；
• 可設置2級報警限值（預警限和報警限），電流超過預警限值時主動通過通信接口上傳數據，超過報警限值時裝置本地發光報警并通過通信報警；
• 具有限流電阻投切單元接口，實現鐵芯接地電流的自動限制并報警；
• 裝置具有內部非易失存儲空間，斷電不丟失數據；
• 裝置具備自診斷和自恢復功能，裝置異常、通信異常時報警。
• 變壓器鐵芯接地電流在線監測裝置性能穩定，功能強大，具有如下技術特點：
• 監測數據準確可靠
• 裝置采用特制電流互感器、高精度模擬電路及先進的數字信號處理技術，測量范圍寬（1mA~30A），精度高（±1%），抗干擾性能好。
• 應用配置靈活
• 裝置具有多種通信接口，可配置接入電氣設備綜合監測系統，也可獨立配置為通過GSM短信實現監測。
• 安裝維護簡單
• 裝置本體與電流互感器采用分體設計，專用的夾具使電流互感器可靈活安裝到鐵芯接地引下線上，裝置本體可根據現場情況靈活安裝至不同位置；
• 裝置具備完善的自檢功能，可及時判斷裝置的狀態并告警；
• 可在不影響變壓器運行的情況下對所有部件包括傳感器（旁路鐵芯接地引下線）進行安裝和維護。
• 安全可靠
• 穿心式電流互感器不破壞接地引下線，對變壓器的安全運行無任何影響；
• 所有元件均采用工業化標準生產，具有良好的抗電磁沖擊及溫度突變能力；
• 裝置采用全密封設計，具備防腐、防風、防塵、防電磁干擾等功能，能適應戶外惡劣運行環境。

產品參數

1.監測參量

2.通信接口

• RS485通信接口
• 波特率：1200bps~19200bps，默認9600bps；
• 隔離電壓2500VRms；
• 總線最大節點數：255個；
• CAN通信接口（RS485/CAN訂貨時說明）
• 波特率：10kbps~500kbps，默認10kbps；
• 隔離電壓2500VRms；
• 總線最大節點數：110個；
• GSM/GPRS接口（訂貨時說明）
• 工作頻段： 4頻，850 MHz/900 MHz/1800 MHz/1900 MHz ；
• GSM中英文短消息，收發號碼設置10個；
• GPRS class 10，最大下行速率85.6 kbit/s，最大上行速率42.8 kbit/s，支持TCP/IP、FTP、HTTP協議。

3.顯示

• 5位數碼管顯示電流
• 電源、運行、通信、報警4位LED指示

4.工作電源

• 電壓：85~264VAC
• 頻率：47~63Hz
• 功率：≤5W

5.機械特性

• 裝置本體尺寸：252mmХ164mmХ71mm，重量：1.8kg
• 穿心互感器：
• 不含夾具：114mmХ114mmХ52mm-孔徑?55mm
• 含安裝夾具：140mmХ120mmХ110mm
• 重量：1.6kg

6.防護等級

裝置本體：IP65

穿心電流互感器：IP68

7.環境條件

• 工作溫度：-40℃～+65℃
• 儲存溫度：-45℃～+80℃
• 工作濕度：≤95%，無凝結
• 大氣壓力：80kPa~110kPa
• 海拔高度：≤2000m

8.電磁兼容性能
